AABB和OBB包围盒，它们是计算机图形学和碰撞检测中常用的两种边界表示方法。

AABB (Axis-Aligned Bounding Box)

定义：AABB是边平行于坐标轴的矩形（2D）或长方体（3D）。

特点：由于与坐标轴对齐，计算简单，但包围物体不够紧密（尤其物体旋转后）。

OBB (Oriented Bounding Box)

定义：OBB是任意方向的矩形（2D）或长方体（3D），方向由包围盒自身的局部坐标系决定。

特点：可以更紧密地包围物体，但计算相对复杂。

bool AABB_Intersect(AABB a, AABB b) {
    return (a.max.x >= b.min.x && a.min.x <= b.max.x) &&
           (a.max.y >= b.min.y && a.min.y <= b.max.y) &&
           (a.max.z >= b.min.z && a.min.z <= b.max.z);
}

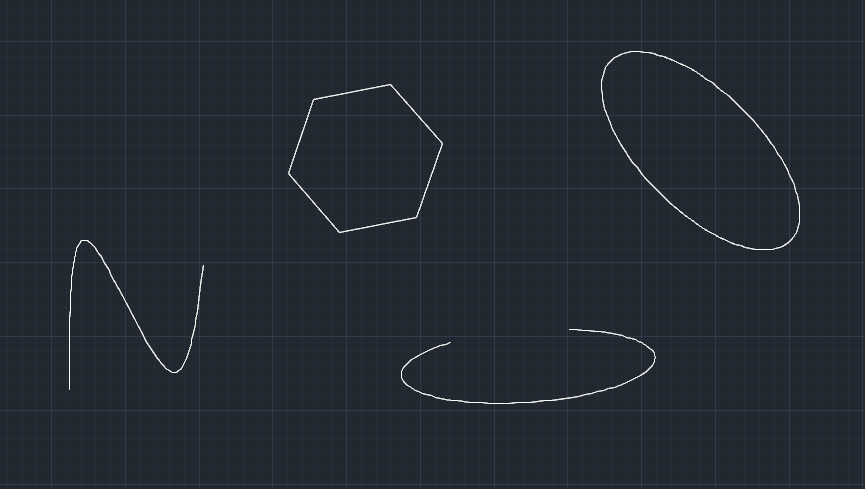

原图如下，还没有添加包围盒

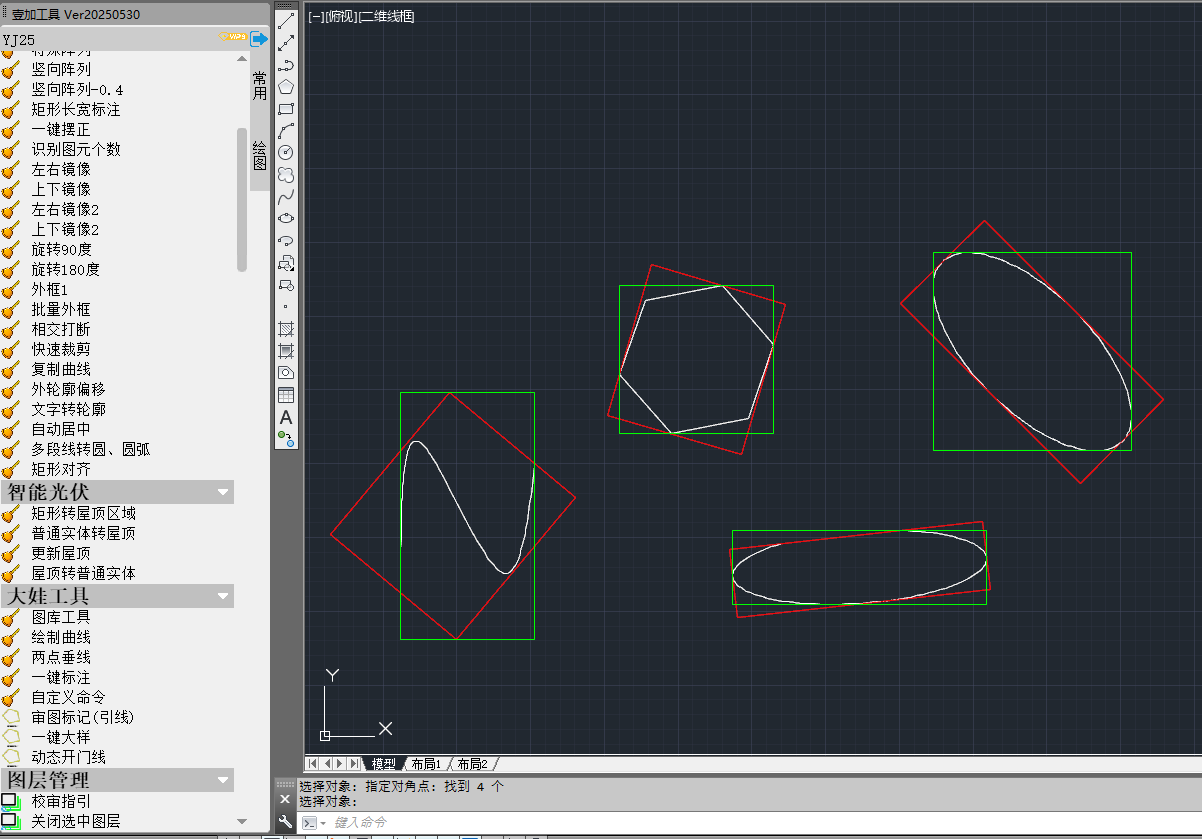

上图中绿框即为AABB包围，红框为OBB包围框。实现上述效果的代码如下：

Acad::ErrorStatus es;
std::vector<AcDbObjectId> entIds = YJArxUtil::SelectUtil::SelectEnt(NULL,_T("
请选择曲线"),_T("
请选择曲线"));
for(size_t i=0;i<entIds.size();++i)
{
	YJArxUtil::YJCurvePtr pCurve(entIds.at(i));
	if(!pCurve.IsOpenCorrectly())continue;

	AcGeCurve3d * pGeCurve = NULL;
	es = pCurve->getAcGeCurve(pGeCurve);
	if(Acad::eOk != es)
	{
		acutPrintf(_T("
getAcGeCurve失败！%s"),acadErrorStatusText(es));continue;
	}

	{
		AcGeBoundBlock3d obb = pGeCurve->boundBlock();
		AcGePoint3d base;
		AcGeVector3d dir1, dir2, dir3;
		obb.get(base, dir1, dir2, dir3);
		std::vector<AcGePoint3d> ptArray;
		ptArray.push_back(base);
		ptArray.push_back(base + dir1);
		ptArray.push_back(base + dir2 + dir1);
		ptArray.push_back(base + dir2);
		AcDbPolyline* pPoly = YJArxUtil::PolyUtil::CreatNewPoly(ptArray);
		pPoly->setClosed(true);pPoly->setColorIndex(1);
		YJArxUtil::DbUtil::PostToModelSpace(pPoly);
	}
	{
		AcGeBoundBlock3d obb = pGeCurve->orthoBoundBlock();
		AcGePoint3d base;
		AcGeVector3d dir1, dir2, dir3;
		obb.get(base, dir1, dir2, dir3);
		std::vector<AcGePoint3d> ptArray;
		ptArray.push_back(base);
		ptArray.push_back(base + dir1);
		ptArray.push_back(base + dir2 + dir1);
		ptArray.push_back(base + dir2);
		AcDbPolyline* pPoly = YJArxUtil::PolyUtil::CreatNewPoly(ptArray);
		pPoly->setClosed(true);pPoly->setColorIndex(3);
		YJArxUtil::DbUtil::PostToModelSpace(pPoly);
	}
}
